Tel：+86 0311 8444 9786
E-mail：export@double-bulls.com
WhatsApp：+86 173 3117 7788
Add.：No.9 Weisi Road, Jinzhou City
economic development zone,
Shijiazhuang City,Hebei Province.
温度和湿度是影响纤维素（尤其是改性纤维素醚，如 HPMC、MC 等）在建材材料中稳定性的关键环境因素，其作用机制与纤维素的分子结构特性（亲水性、热敏感性）密切相关，具体影响如下：
一、温度对纤维素稳定性的影响
高温导致纤维素分子链断裂，功能失效
短期高温（如夏季施工或火灾初期，60~150℃）：
纤维素醚的分子链以氢键连接形成网状结构，高温会破坏分子间的氢键，导致链段解缠，保水性和增稠性显著下降。例如，在水泥砂浆中，当温度超过 80℃时，纤维素的保水率可能降低 30%~50%，导致浆体快速干燥、开裂。
长期高温（如长期处于 50℃以上环境，如厨房、暖气附近）：
纤维素分子链可能发生热氧化降解，尤其是在氧气存在的情况下，醚键（-O-R）断裂，分子量降低，失去增稠和黏结能力。表现为建材（如石膏板、腻子）表面粉化、强度衰减。
低温延缓水化，可能引发性能波动
温度低于 5℃时，纤维素与水分子的氢键结合能力减弱，保水性下降，同时建材（如混凝土、砂浆）的水化反应速率减慢。若浆体在凝固前受冻，水分结冰膨胀可能破坏纤维素形成的网络结构，导致硬化后出现孔隙、强度降低。
二、湿度对纤维素稳定性的影响
高湿度（相对湿度＞85%）：物理性能波动，可能引发霉变

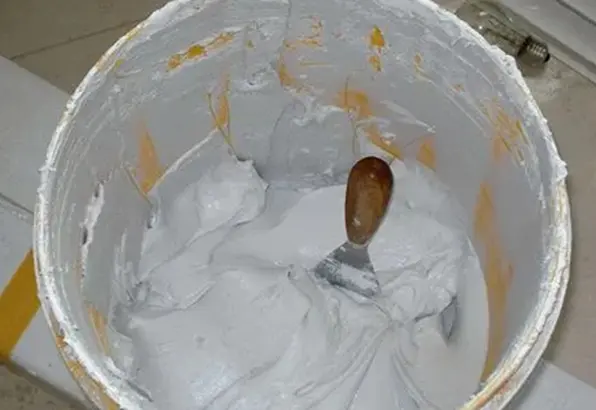

保水性过强导致干燥延迟：纤维素的亲水性使建材在高湿度环境中更易吸附水分，延长干燥时间。例如，外墙腻子添加纤维素后，若长期处于多雨环境，可能因干燥缓慢导致漆膜起皱、空鼓。
微生物滋生风险：纤维素是天然高分子材料，高湿度下可能成为霉菌、细菌的营养源，尤其在未添加防霉剂时，可能出现霉变（表现为发黑、异味），破坏建材表面美观并降低耐久性。
低湿度（相对湿度＜30%）：水分快速流失，引发结构缺陷
干燥环境中，纤维素的保水作用虽能减缓水分蒸发，但过度干燥会导致：
浆体在硬化前因水分流失过快，形成收缩应力，纤维素网络无法控制裂纹，导致建材（如石膏板、抹灰层）出现干缩裂缝。
纤维素分子链因失水而收缩，可能导致建材表面出现微孔隙，降低其抗渗性和表面强度。
三、温度与湿度的协同影响
两者结合可能加剧纤维素的性能劣化：
高温高湿：加速纤维素的水解和氧化（水分子参与降解反应），同时促进微生物繁殖，例如热带地区的外墙砂浆，可能在 1~2 年内因纤维素失效出现起砂、剥落。
高低温交替 + 湿度波动：如北方冬季供暖期（高温低湿）与非供暖期（低温高湿）交替，纤维素网络因反复吸水膨胀、失水收缩而疲劳断裂，导致建材（如瓷砖胶）黏结强度下降，出现空鼓脱落。
四、改善纤维素稳定性的应对措施
为缓解温湿度的负面影响，实际应用中通常采取：
选择耐温型纤维素醚（如高取代度 HPMC，耐温可达 120℃）；
复配抗氧剂、防霉剂（如丙酸钙、异噻唑啉酮）；
控制纤维素添加量（通常 0.1%~0.5%，过量易加剧吸湿性）。
综上，温度通过破坏分子结构和氢键影响纤维素的化学稳定性，湿度则通过调控水分平衡影响其物理功能和微生物敏感性。合理选择改性纤维素类型并优化配方，可显著提升建材在复杂温湿度环境中的耐久性。
TEL：+86 (0311) 8444 9786
Email:sales@double-bulls.com
Email:Export@double-bulls.com
Address：No.9 Weisi Road, Jinzhou City Eco-nomic Development Zone, Shijiazhuang City, Hebei Province.
Website
Brochure
Video
